精密斜齒行星減速機是眾多行星減速機中的一種，精密斜齒行星減速機因?yàn)槠渚雀?、噪音低、運轉平穩等特點被廣泛應用于各大自動化設備之中。鈦科瑪格將通過本文將大家介紹精密斜齒行星減速機概念、精密斜齒行星減速機內部結構圖及工作原理。

精密斜齒行星減速機概念

行星減速機是齒輪傳動裝置，減速機的齒輪包括直齒輪和斜齒輪。斜齒輪的行星減速機被稱為斜齒輪行星減速機、斜齒行星減速機、精密斜齒行星減速機。

精密斜齒行星減速機中的主要傳動結構為：行星輪、太陽輪、外齒圈

由于一套行星齒輪無法滿足較大的傳動比，有時需要2套或者3套來滿足用戶較大的傳動比的要求。其中根據里面行星輪的的套數，可以為分一級、雙級和三級。

由于增加了行星齒輪的數量，所以2級或3級減速機的長度會有所增加，效率會有所下降。

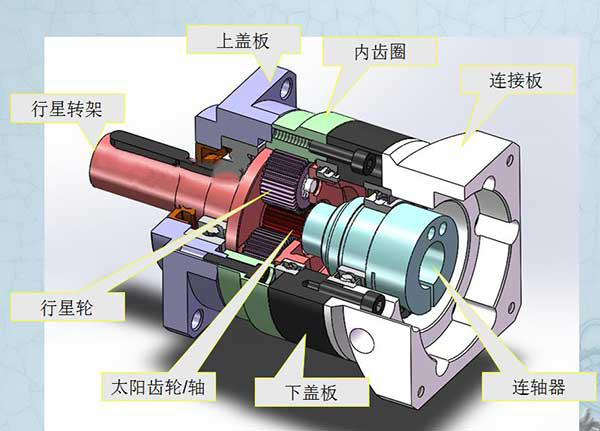

精密斜齒行星減速機內部結構圖

行星減速機的結構是十分緊湊的，從上圖中我們可以看出行星減速機的結構也是十分簡單的，主要包括：連接板、聯軸器、下蓋板、太陽齒輪、行星輪、內齒圈、上蓋板和行星轉架。

精密斜齒行星減速機工作原理

驅動源以直結或連接方式啟動太陽齒輪，太陽齒輪將組合于行星架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動繞行轉動，行星架連結出力軸輸出達到減速目的。更高減速比則借由多組階段齒輪與行星齒輪倍增累計而成。
